Messwertsensor Z 60, 4 - 20 maA Ausgangssignal, für Durchflussmesser Typ M 335 / M 350

Verfügbarkeit: 4-5 Werktage

Der Messwertsensor Z 60 ist eine Weiterentwicklung des Messwertsensors Z 50. Im Gegensatz zum Vorgängermodell werden beim Z 60 keine Reedkontakte mehr verwendet, sondern eine speziell neu entwickelte Elektronik mit Mikroprozessor und Sensoren. Der Messwertsensor liefert ein Ausgangssignal von 4 - 20 mA entsprechend der Höhenstellung des Magnetschwebekörpers im Durchflussmessgerät. Dieses Signal kann weiterverarbeitet werden zum Beispiel über eine SPS um Prozesse zu steuern, oder den Durchfluss über eine externe Anzeige exakt anzuzeigen.

Versorgungsspannung: 12 - 24 VDC (+ - 10%)
- Stromaufnahme: < 50 mA
- Bürdenwiderstand: Min. 0 max. 500 Ohm
- Stromausgang: 4 - 20 mA (3 Leiter)
- Schutzart: IP 65
- Umgebungstemperatur: 0 °C bis + 50 °C
- Anschluss: Stecker DIN 43650
- Messgenauigkeit : < 1 %

elektrischer anschluss
• Pin 1: Betriebsspannung 12 - 24 V
• Pin 2: Ausgangssignal 4 - 20 mA
• Pin 3: 0 V


Messbereich	Gewicht	VE	Art.-Nr.	Artikel bestellen
				Preis	Menge
50 - 500 l/h	0,200	1	MVS-Z60-17100926	509,20 €
100 - 1000 l/h	0,200	1	MVS-Z60-17100927	509,20 €
150 - 1500 l/h	0,200	1	MVS-Z60-17100928	509,20 €
250 - 2500 l/h	0,200	1	MVS-Z60-17100929	509,20 €
200 - 2000 l/h	0,200	1	MVS-Z60-17100930	509,20 €
300 - 3000 l/h	0,200	1	MVS-Z60-17100931	509,20 €
600 - 6000 l/h (DN40)	0,200	1	MVS-Z60-17100932	509,20 €
600 - 6000 l/h (DN50)	0,200	1	MVS-Z60-17100933	509,20 €
1000 - 10000 l/h	0,200	1	MVS-Z60-17100934	509,20 €
1500 - 15000 l/h	0,200	1	MVS-Z60-17100935	509,20 €
2000 - 20000 l/h	0,200	1	MVS-Z60-17100936	509,20 €
3000 - 30000 l/h	0,200	1	MVS-Z60-17100937	509,20 €
8000 - 60000 l/h	0,200	1	MVS-Z60-17100938	509,20 €

SCHWEBEKÖRPER - DURCHFLUSSMESSER

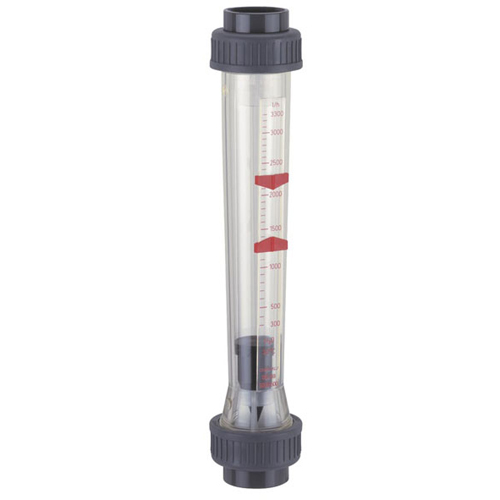

„Easyflow“ ist eine Serie von Kunststoff-Schwebekörper-Durchflussmessern, geeignet zur Volumenmessung von durchsichtigen Flüssigkeits- und Gasströmen in geschlossenen Rohrleitungen. Optional können die Geräte auch, durch Ausrüsten mit Kontaktschaltern, zur Durchflussüberwachung eingesetzt werden. Zum Einbinden in die Rohrleitung steht eine Vielzahl von Anschluss-Varianten zur Verfügung.
Als Standard werden PVC-Verschraubungen mit Klebemuffen angeboten, wobei je nach Rohrsystem auch Verschraubungen mit Gewindemuffen, Stumpf- oder Muffenschweißenden und Flansche zur Verfügung stehen.

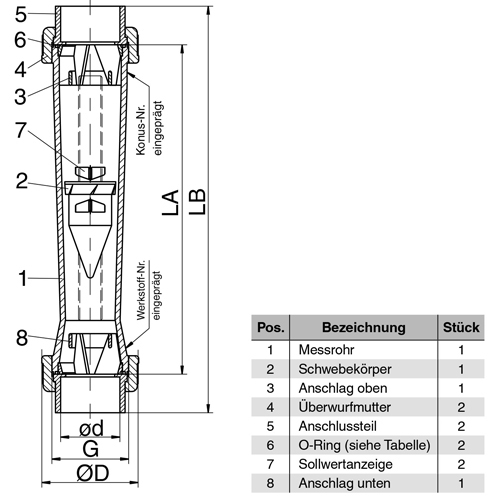

Die -Schwebekörper-Durchflussmesser „Easyflow“ sind radial ausbaubare Messgeräte, welche bei einer ausreichenden Strömungsgeschwindigkeit von unten nach oben den Schwebekörper so weit anheben, bis sich zwischen der Auftriebskraft und dem Gewicht des Schwebekörpers ein Gleichgewicht einstellt. Der Durchflusswert kann nun direkt an der Oberkante des Schwebekörpers zur Skala abgelesen werden. „Easyflow“ ist einfach zu handhaben und bietet ein breites Einsatzfeld für verschiedenste Medien. Weitere Einsatzgebiete durch Implementierung von Zubehör.

Vorteile:
- Große Auswahl an Messbereichen
- Große Vielzahl an Anschlussvarianten
- Acht verschiedene Nennweiten
- Fünf verschiedene Messrohrlängen
- Je nach Medium diverse Messrohrmaterialien
- Diverse Schwebekörpermaterialien
- Messrohre austauschbar
- Radial ausbaubar bei montierten Rohrleitungen
- Umweltfreundliche Konstruktion
- Hohe Flexibilität bei kundenspezifischen Lösungen
- Kurze Lieferzeiten für Standard- und Sonderskalen

Typ für Flüssigkeiten: 700 und 750 FS
Typ für Gase: 701 und 751 FC

Messbereich für Wasser: 1,5 l/h bis 50.000 l/h oder/und %
Standard Medien: Wasser, 30% HCL, 30% NaOH, 50% NaOH, Luft 0 bar rel.

Nennweiten: DN 10, 15, 20, 25, 32, 40, 50, 65

Zubehör: Kontaktschalter

Genauigkeitsklasse:
Typ 750: Klasse 4 nach VDE/VDI 3513, Blatt 2
Typ 700: Klasse 2,5 nach VDE/VDI 3513, Blatt

Sämtliche o.a. Angaben sind mit größter Sorgfalt und bestem Wissen erstellt worden. Aus dem Inhalt kann jedoch keine Verbindlichkeit abgeleitet werden.
